斷路器室在柜體前下部.斷路器的轉動由拉桿與操動機構連接，斷路器上接線端子與上隔離開關連接，斷路器下接線端子與電流互感器連接。斷路器室還設有壓力釋放通道，若內部電弧發生時，氣體可通過排氣通道將壓力釋放。

斷路器的操動機構裝在正面左邊位置，其上方為隔離開關的操作及聯鎖機械。開關柜為雙面維護，前面檢修繼電器的二次元件，
維護操動機構，機械聯鎖及傳動部分。檢修斷路器。后面維修主母線和電纜終端.在斷路器室和電纜室均裝有照明燈。前門的下
方設有與柜寬方向平等的接地母線。

開關柜采用相應的機械閉鎖裝置.此閉鎖結構簡單，操作方便，五防可靠。
a.本閉鎖只有在斷路器確實分斷后.才能將手柄從“工作“位置拉出右旋至“分斷”閉鎖位置.分合隔離開關，防止了帶負荷分合隔離開關。
b.當斷路器和上下隔離均處于合閘狀態，手柄處于“工作位置”時，前柜門不能打開，防止誤入帶電間隔;

低壓開關柜概述：
1:低壓抽出式開關柜適用于三相交流頻率為50Hz，額定工作電壓為400V，額定電流為4000A及以下的發、供電系統中，作為動力、配電和電動機集中控制、電容補償之用。廣泛應用于發電廠、石油、化工、冶金、紡織、高層建筑等場所.
2:本柜體采用了新的制造工藝，各功能單元采用模塊化設計，單元組合靈活方便。
二開關柜結構說明：
柜體采用組合裝配式結構，骨架采用KB型材組裝而成。水平母線放置柜頂，柜頂采用敞開式結構，頂蓋可開啟，柜體裝有后門，出線方式采用后出線，安裝、維修更便捷。

低壓開關柜的平面布置圖及面板（測控板）儀表指示燈開孔? 固定柜儀表開孔尺寸，抽屜測控板儀表開孔尺寸按排列圖按公司提供的低壓柜排列布置示意圖中所示的元件布置及面板（測控板）儀表指示燈的示意開孔尺寸進行

GGD低壓開關柜是一種GGD型交流低壓配電柜子，用于固定接線低壓配電柜，區分為GGD1\GGD2\GGD3三種類型，分段電流能力不同。
訂貨須知
用戶訂貨時，請提供下列資料:


1.產品的全型號(包括主電路方案和電路方案);


2.主電路系統組合順序圖、平面布置圖;


3.電路電氣原理圖;


4.柜內元器件清單;


5.用戶如有要求應與制造廠協商解決;


6.訂貨單位要寫明收貨單位、結算單位、結算方式到站及提貨方式


7.若需母線橋，請具體說明。
特點：
適用性強，主要元件選擇面寬，很多國產、進口產品均可互換


良好的安裝靈活性，今后即使主管部門強制淘汰某些產品時，由于GGD型柜具有良好的安裝靈活性，不會因為元器件的改型或更新而造成安裝困擾


零部件采用模塊化標準設計，具有工模的安裝孔，通用系數等


按照現在工業產品造型設計要求，采用黃金分割比的方法設計柜體和各部分的分割尺寸，使整柜美觀大方，面目一新

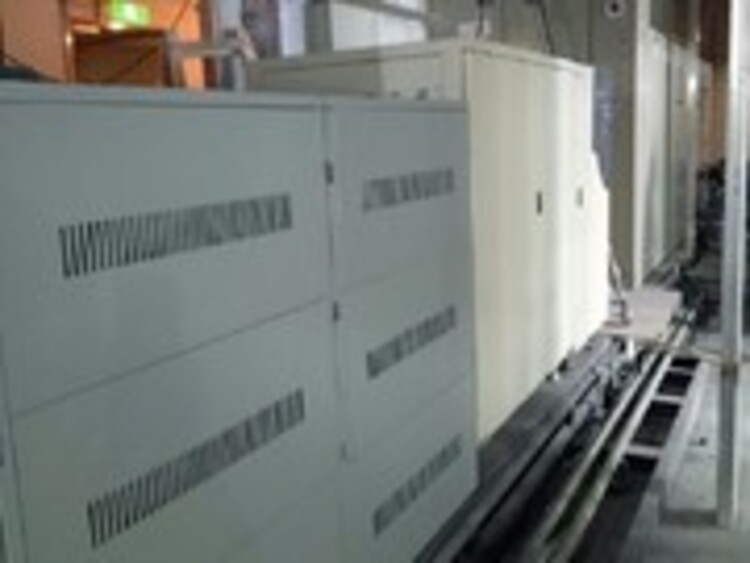

GGD柜設計時充分考慮到柜體運行中的散熱問題，在柜體上下兩端均有不同數量的散熱槽孔，當柜內電器元件發熱后，熱量上升，通過上端槽孔排出。而冷風不斷的由下端槽孔補充進柜，使密封的柜體自下而上形成一個自然通風道，達到散熱目的


柜體面板采用噴塑工藝，附著力強，質感好，整柜呈亞光色調，避免了眩目效應，給值班人員創造了較舒適的視覺環境


柜體的頂蓋在需要時即可拆除，便于現場主母線的裝配和調整，柜頂的四角裝有吊環，用于起吊和裝運


整柜的防護等級為IP30，用戶也可以根據現場環境要求在IP20-IP40之間選擇
